FeNau Gitterrost-Konfigurator
9-Schritt-Web-Konfigurator für maßgefertigte Gitterroste — Live-Plandarstellung, Aus-/Abschnitte zeichnen, PDF-Datenblatt, DIN-Statik, Sofort-Festpreis und direkte Bestellung.
Live-Vorschau & Material
Jeder Schritt zeigt links eine Live-Plandarstellung in Draufsicht — mit Raster, Maßketten und Tragstab-Richtung. Rechts wählt der Kunde die Optionen des aktuellen Schritts; unten laufen Gewicht, Luftanteil und Traglast live mit.
Im Material-Schritt reicht die Auswahl von Stahl verzinkt über Stahl roh bis Edelstahl V2A/V4A. Jede Wahl wirkt sofort auf Preis, Produktionszeit und die erlaubten Folgeschritte — die Regel-Engine blendet Unzulässiges aus.
- 2D-Draufsicht mit Millimeter-Maßketten
- Live-Metriken: Gewicht, Luftanteil, Traglast
- Materialwahl mit Sofort-Preisrelevanz

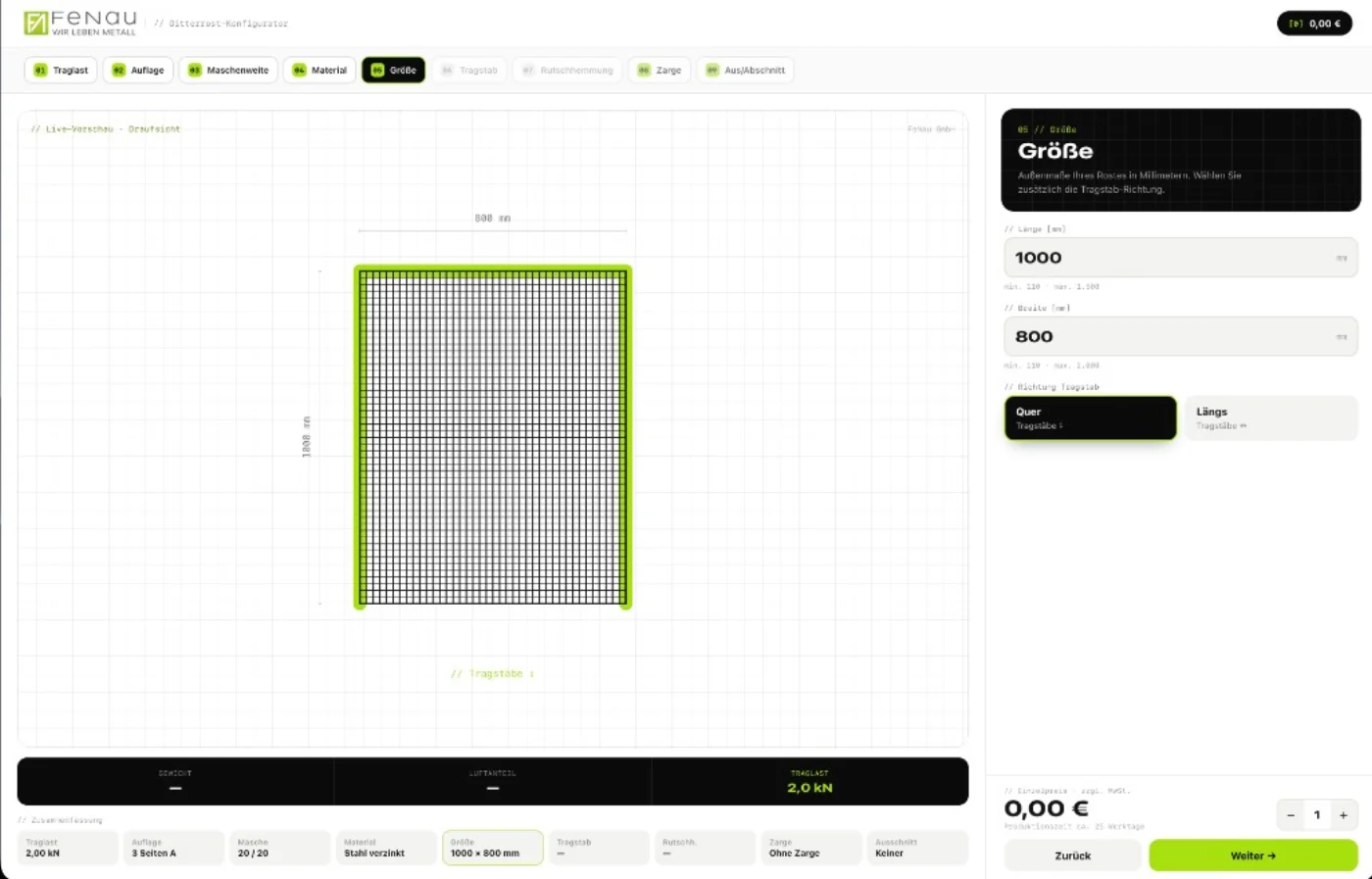

Größe & Tragstab-Richtung
Länge und Breite werden millimetergenau eingegeben — mit dynamischen Min-/Max-Grenzen aus Traglast und Material. Die Plandarstellung skaliert live mit, inklusive Tragstab-Richtung (quer oder längs).
Die Zusammenfassungsleiste am unteren Rand spiegelt alle bisherigen Entscheidungen — der Kunde sieht jederzeit den vollständigen Konfigurationsstand, bevor er weitergeht.

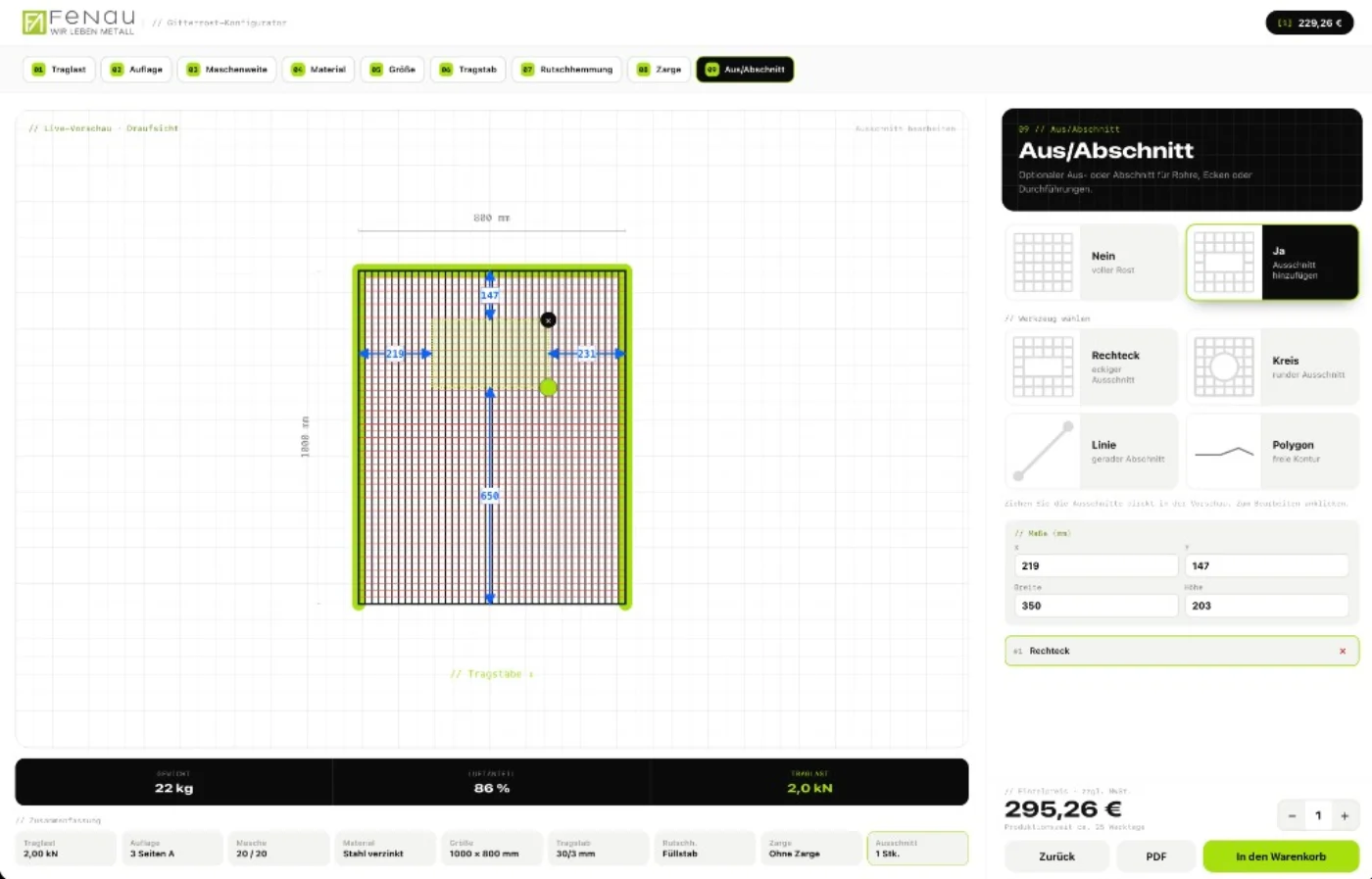

Aus- & Abschnitte zeichnen
Im Schritt »Aus/Abschnitt« plant der Kunde Ausschnitte direkt in der Plandarstellung: Rechteck, Kreis, Linie oder freies Polygon — mit verschiebbaren Handles und blauen Maßketten zu allen Kanten.
Mehrere Zuschnitte sind kombinierbar (z. B. Rechteck plus Schrägschnitt). Gewicht und Preis aktualisieren sich live; am Ende steht »In den Warenkorb« oder PDF-Export bereit.
- Werkzeuge: Rechteck, Kreis, Linie, Polygon
- Interaktive Maßketten und Handles
- Mehrere Ausschnitte pro Rost
Freie Konturen & Bestellstrecke
Komplexe Schrägschnitte und Polygon-Ausschnitte lassen sich per Drag-Handles modellieren — ohne CAD-Kenntnisse. Die Engine prüft statische Zulässigkeit und berechnet den Festpreis inkl. Produktionszeit (z. B. ca. 25 Werktage).
Konfigurierte Artikel landen direkt im Warenkorb; alternativ erzeugt der PDF-Button ein technisches Datenblatt für Angebot oder Fertigung.

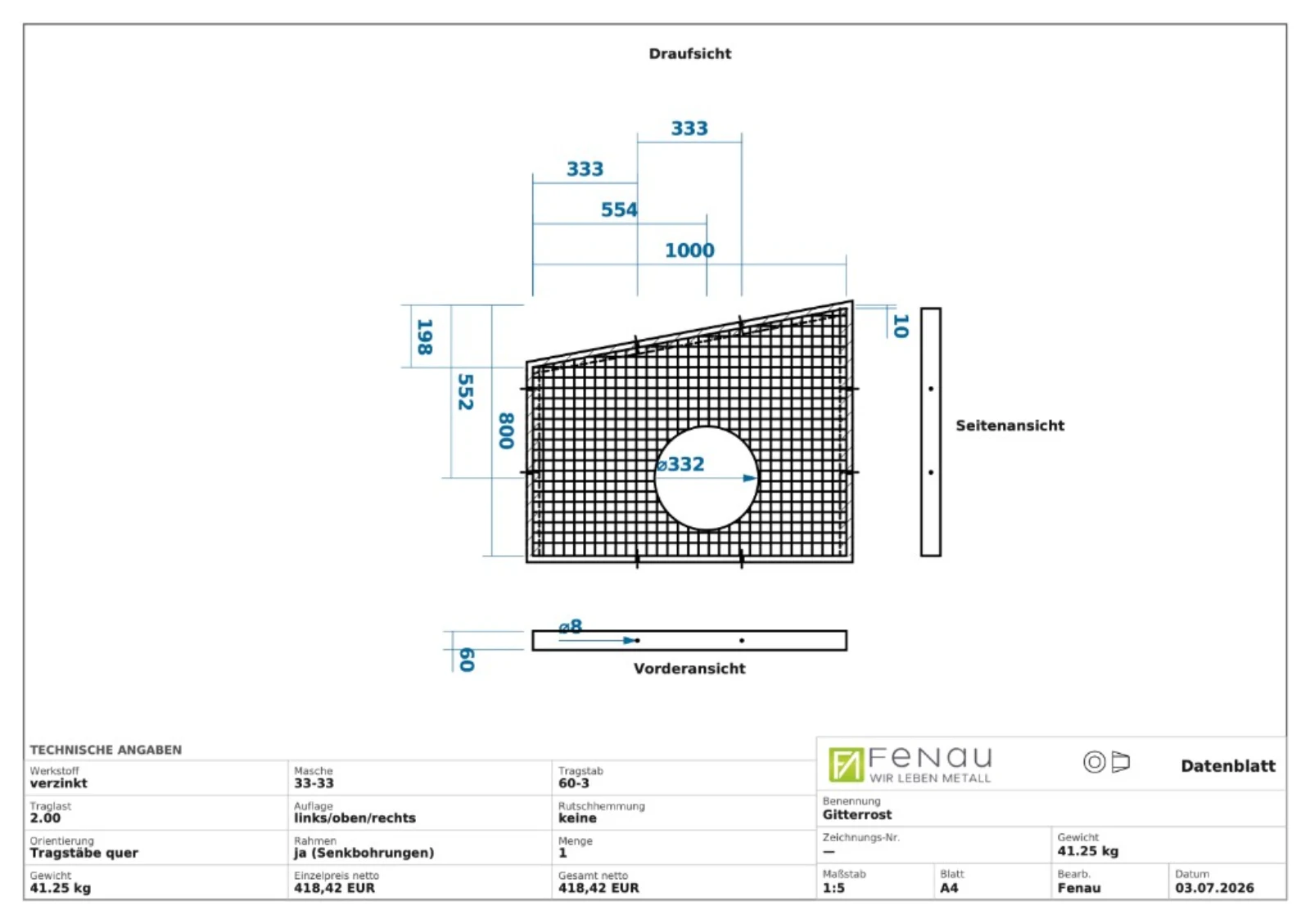

PDF-Datenblatt — Output-Zeichnung
Der PDF-Export liefert ein fertigungstaugliches Datenblatt: Draufsicht, Seiten- und Vorderansicht mit allen Maßen, technischen Angaben (Masche, Tragstab, Material, Traglast, Gewicht) und Nettopreis.
Damit entfällt die manuelle Zeichnung im Vertrieb — Kunde und Produktion arbeiten mit demselben Plan. Skalierung, Blattformat und Firmenblock sind im FeNau-Layout integriert.
- Orthogonale Ansichten mit Bemaßung
- Technische Angaben-Tabelle
- Nettopreis und Gewicht auf dem Blatt
